當前位置：ZBI-150型注漿泵灌漿泵泥漿泵（高壓、調速電機、柱塞式-三缸泵）

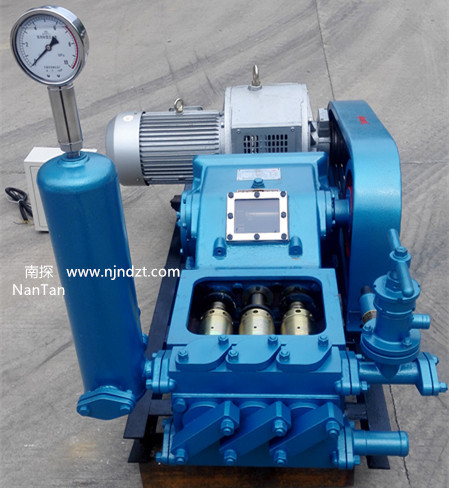

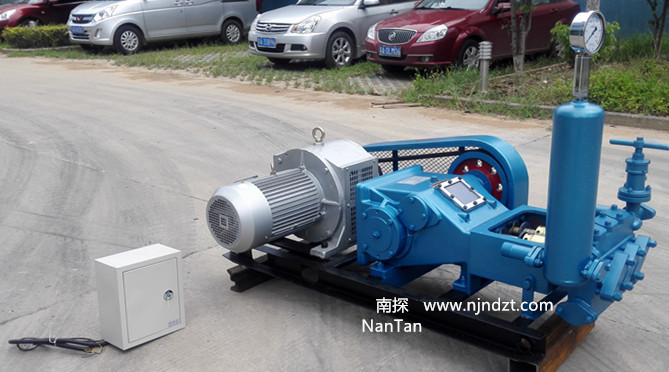

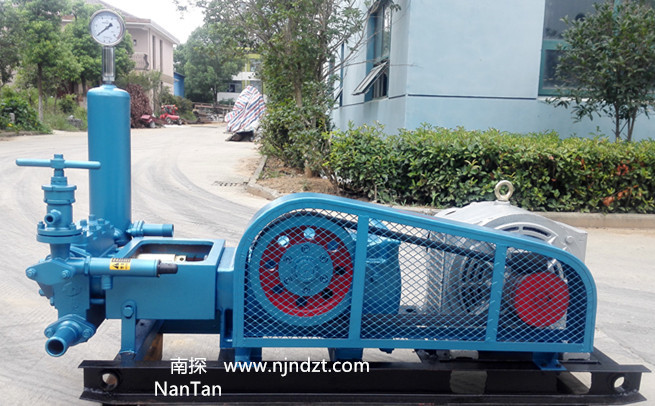

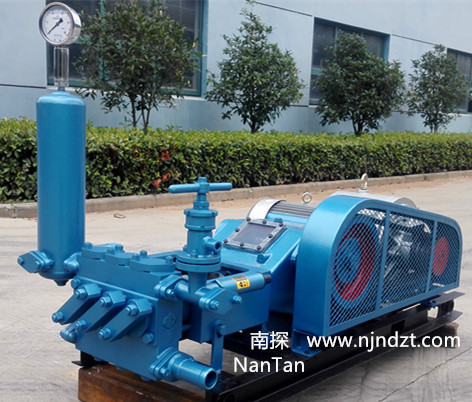

ZBI-150型泵是一種三缸單作用往復臥式注漿泵。經濟、輕巧、耐用、維修方便。
◇輸送介質：該泵可以輸送清水、水泥漿 、泥漿及含3mm以下粒徑的水泥砂漿、粘土砂漿。
◇用途：主要可用于水庫、河道的土壩、壩基的裂縫、松散層以及溶洞進行灌漿、旋噴注漿、靜壓注漿等壓力注漿，建筑工程、高速公路、鐵路的地基加固注漿。也可用于其它水利施工建設及建筑行業施工中輸送石灰漿、水泥漿等固液相混合的漿液。小口徑地質巖芯鉆機作沖擊回轉鉆進配套用泵。
◇結構主要特點：
1、主要動力采用調速電機，可以實現供漿量無極調速，操作方便，不易損壞，輸出扭矩恒定。
2、柱塞采用高耐磨材料熱處理，經久耐用。
3、高壓柱塞結構，密封可靠，工藝簡單，裝拆方便。
4、泵頭采用耐高壓的球鐵鑄造，且采用分體結構，更換球閥座更快。
5、主要耐壓部分采用高壓封閉密封方式，密封可靠。
6、易損件少，維修費用低，更換周期長。
7、采用柱塞及球閥結構，對漿液中的顆粒物不敏感，適合輸送多種介質。
◇主要技術參數：
型式
臥式
作用方式
單作用
工作缸數
三缸
柱塞直徑
55
柱塞行程
90
泵速(min-1)
0-220
流量(l/min)
0-150
泵壓(MPa)
7.5KW電機
11KW電機
7
10
輸入轉速(r/min)
1320
驅動功率(Kw)
7.5/11
吸水高度
2.5
吸水管直徑
51
排水管直徑
32
質量(Kg)
488(7.5KW無極電機YCT20-4B）
633(11KW無極電機YCT225-4A）
|
|
||
|
外形尺寸（長*寬*高)（mm） |
1700*700*800(7.5KW) 1800*1000*800（11KW） |
|
